Виды и типы токарных патронов. Размеры и маркировка

19/10/2022
  Виды и типы патронов для токарных станков. Размеры и маркировка

Какие бывают токарные патроны? Токарные патроны являются важной составляющей любого станка. Механическое устройство, устанавливаемое на передний торец шпинделя, обеспечивает надёжную фиксацию заготовки из металла. Качество обработки, точность центровки, соблюдение размеров зависит именно от конструкции и усилия зажима токарного патрона.

Обычно, для производства токарных патронов используется прочная легированная сталь, реже – чугун. Патроны отличаются конструкцией и назначением. Более восьми стандартов описывают определённые требования как к узлам токарных станков, так и непосредственно к патронам для них. К примеру, только по ГОСТ 1654-86 выделяют четыре класса точности: особо высокий, высокий, повышенный и нормальный.

Какие бывают токарные патроны?
Современные токарные патроны, применяемые на производстве, подразделяются на следующие виды:

  • механические;
  • автоматические;
  • с электрическим приводом.
Патроны с электроприводом не получили распространения. Сложность конструкции, невысокая надёжность, обилие неисправностей, дорогостоящий ремонт стали главными причинами отказа от массового производства.

Механические патроны до сих пор широко применяются во всех направлениях механизированной обработки металла. Они подразделяются на:

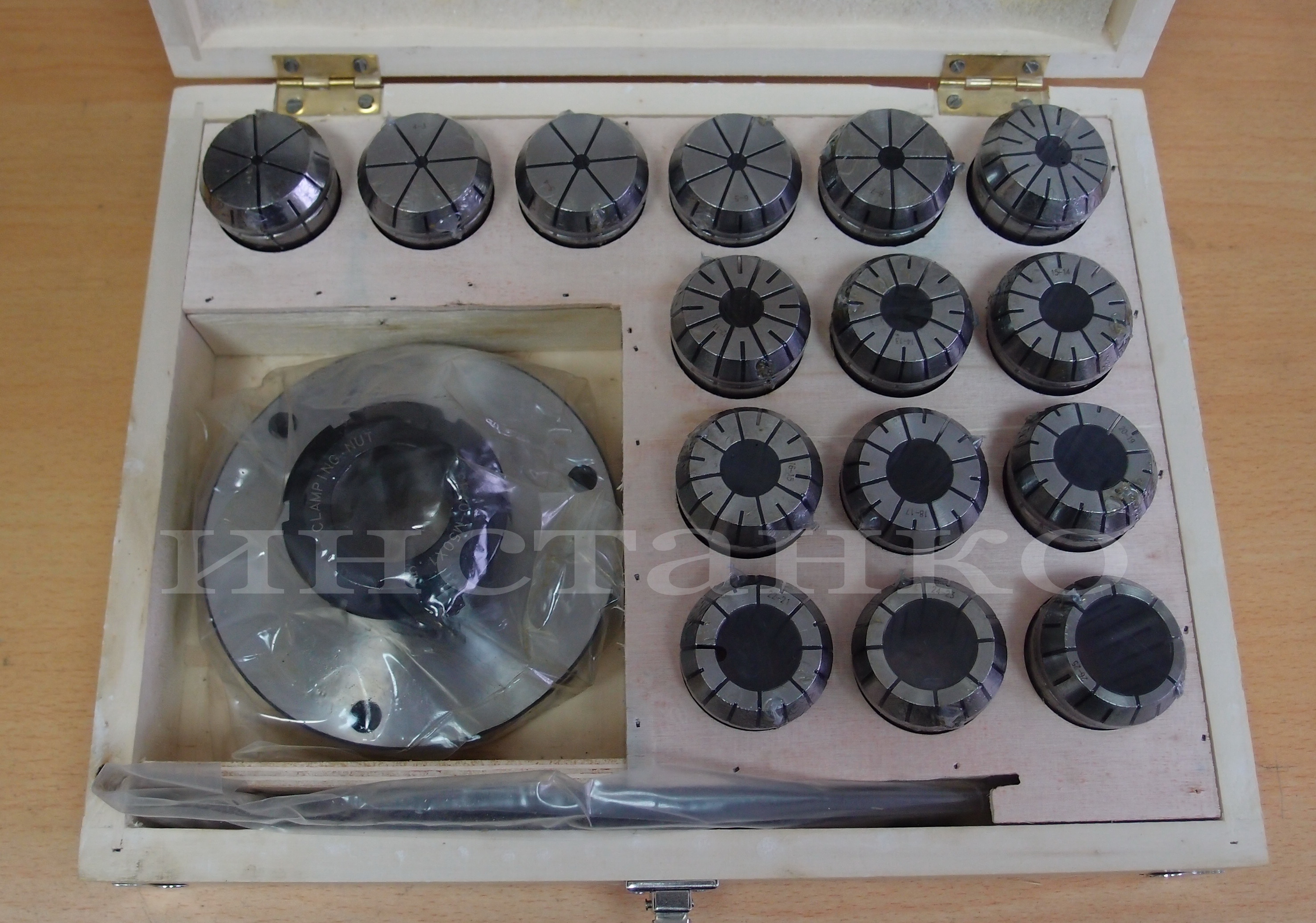

  • цанговые;
  • поводковые;
  • и кулачковые.
Кулачковые патроны считаются самыми надёжными. Они делятся на две группы: самоцентрирующиеся и не самоцентрирующиеся. Первый тип обычно имеет три зажимных кулачка. Второй тип может иметь от 4х до 6-ти кулачков.

Автоматические патроны зажимаются под действием пневматической или гидравлической систем. Главное преимущество – возможность создания большого усилия зажима. Как правило, такие механические устройства применяют на станках, позволяющих обрабатывать детали диаметром выше 300 мм: ДИП-300, ДИП-500 и т.д.

Типы крепления токарных патронов
В настоящее время широко используется несколько видов крепления токарных патронов. Для этой цели применяются фланцы и планшайбы, закрепляемые на шпинделе. За счёт этих технических приспособлений удаётся достичь универсальности и унифицированности применения патронов.

Токарный патрон может закрепляться на шпинделе двумя способами. Резьбовой крепёж применяется на лёгких станках, а фланцевый на средних и тяжёлых. При резьбовом соединении токарный патрон монтируется непосредственно на шпиндель, а при фланцевом – через специальный переходной фланец.

В старых моделях станков польского производства патроны устанавливаются на фланцевый конец шпинделя. Такая конструкция в настоящее время практически не применяется.

Виды токарных патронов по количеству кулачков
Чаще всего специалисты различают:

Двухкулачковые патроны обладают простой конструкцией. Они могут оснащаться двухзаходным винтовым механизмом или механическим приводом. Главный недостаток – возможные перекосы и смещение центра заготовки.
Трёхкулачковые патроны применяются на большинстве станков. Быстрое крепление деталей, надёжность и возможность оперативной смены заготовок – главные преимущества перед другими типами.
Четырёхкулачковые патроны применяются реже, но позволяют обрабатывать деталь более качественно и с минимальным уровнем биения. Из недостатков стоит отметить необходимость большего времени для закрепления и центровки детали.
Выбор патрона для токарного станка зависит от объёмов производства. При среднесерийных выпусках используют трёхкулачковые механизмы. При высокосерийных чаще применяются четырёхкулачковые и шестикулачковые патроны.
