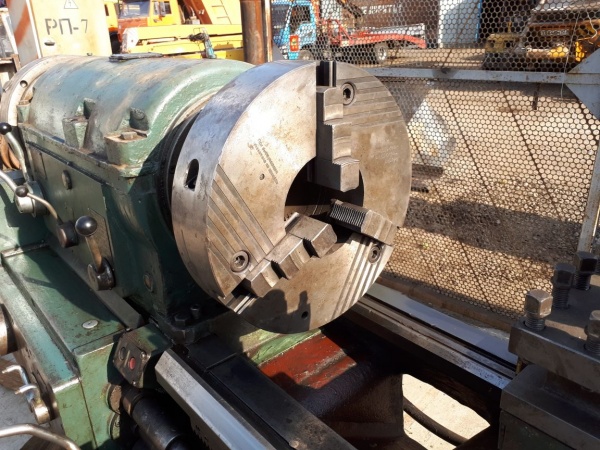

Трубонарезный патрон
Патроны трубонарезного станка предназначены для нарезания на концах труб конической резьбы на полуавтоматических трубонарезных станках. В табл. 25.12 приведены типоразмеры трубонарезных патронов МИЗ для нарезания резьб на насосно-компрессорных трубах.
Скорость резания трубонарезными патронами зависит от многих факторов: группы прочности обрабатываемых труб, материала плашек, шага резьбы и др. Обычно скорость резания 4 - 7 м / мин.
При нарезании резьб трубонарезными патронами труба закрепляется неподвижно, а патронам сообщается вращательное и поступательное движение, соответствующее шагу резьбы. Для получения требуемой конусности резьбы резьбовые плашки, установленные в кулачках патрона, одновременно и равномерно раздвигаются. В конечный момент нарезания плашки автоматически расходятся и быстро выходят из зацепления с резьбой.
5 Резец для наружной резь - [ IMAGE ] Резец для внутренней бы труб НКБ1 резьбы труб НКБ1 и НКМ.
Скорость резания при работе трубонарезными патронами выбирают в пределах 4 - 7 м / мин в зависимости от материала трубы. Резание осуществляется с охлаждением. В качестве охлаждающесмазывающей жидкости рекомендуется применять сульфофрезол.
Для нарезания конической резьбы на трубах применяются трубонарезные патроны, устанавливаемые на специальных станках. Во время нарезания резьбы патроны вращаются, а труба вращения не имеет.
В связи с созданием крупных трубных баз со специализированными участками или цехами по подготовке к эксплуатации и ремонту НКТ для нарезки ЛНКТ используют полуавтоматические станки моделей 9У143, 9В143, 9140, которые оснащены специальными трубонарезными патронами. Во время работы этим патронам придается вращательное и поступательное движение, соответствующее шагу нарезаемой резьбы. Резьба нарезается с использованием трубонарезных патронов при обильном охлаждении.
9 Трубонарезная плашка.| Геометрия заточенной трубонарезной плашки.
Трубонарезные патроны предназначены для нарезания на концах труб конической резьбы на полуавтоматических трубонарезных станках. В табл. 25.12 приведены типоразмеры трубонарезных патронов МИЗ для нарезания резьб на насосно-компрессорных трубах.
Для нарезания конических резьб на насосно-компрессорных трубах используют полуавтоматические трубонарезные станки, оснащенные трубонарезными патронами. В качестве режущего инструмента применяют круглые плашки.
До нарезания резьб трубы подвергаются дефектоскопической проверке. Резьбы на насосно-компрессорных трубах нарезаются на трубонарезных станках моделей 9М14 или 91Н15 однониточными резцами и гребенками или на полуавтоматических трубонарезных станках моделей 9В143, 9У143, 9140 ( или их модификациях), оснащенных специальными трубонарезными патронами полуавтоматического действия.
В связи с созданием крупных трубных баз со специализированными участками или цехами по подготовке к эксплуатации и ремонту НКТ для нарезки ЛНКТ используют полуавтоматические станки моделей 9У143, 9В143, 9140, которые оснащены специальными трубонарезными патронами. Во время работы этим патронам придается вращательное и поступательное движение, соответствующее шагу нарезаемой резьбы. Резьба нарезается с использованием трубонарезных патронов при обильном охлаждении.
|
|
|
